1、如何安裝圓錐滾子軸承？

  圓錐滾子軸承是一種可調整游隙的軸承，一般是成組使用，安裝完成后必須進行軸承軸向游隙的調整及檢查：

  ①、圓錐滾子軸承是可分離的，因此可以分別安裝，軸承內組件安裝在軸頸上外圈安裝在殼體的孔內。螺母鎖緊軸承的采用背朝背配合，壓蓋壓緊軸承的采用面朝面配合。

  ②、安裝后要進行軸承軸向游隙的調整，可參考如下表所示：

  可調整游隙軸承的軸向游隙值（僅供參考）單位：mm

  另外，用計算的方法求得調整軸向游隙數值。例如：變速箱內齒輪軸兩端各裝一套中系列的30313圓錐滾子軸承（60×130×31）使用條件為：兩軸承間中心距離L=350mm；軸的工作溫度t2=60℃；環境溫度t1=30℃；計算軸工作溫度等于60℃時，軸的伸長數值ΔL按下經驗公式計算：

  ≈0.1mm

  根據計算軸的伸長量為0.1mm。因此，在安裝軸承時，必須留有大于0.1mm的軸向游隙，以滿足變速箱工作時齒輪軸的軸向的伸長量。

  ③、當圓錐滾子軸承間的距離不大時，溫度引起軸的伸長量不大，可以把軸承的軸向游隙調整到最小，即：0.05mm。這是只考慮軸的加工及安裝誤差，溫度引起的軸伸長量忽略不計。

  2、圓錐滾子軸承安裝后檢查軸向游隙的方法

  圓錐滾子軸承安裝完后，必須進行軸承軸向游隙的檢查，檢查方法如下：

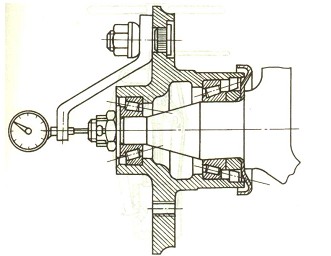

  用千分表檢查圓錐滾子軸承的軸向游隙，將帶有千分表的支座穩固地置于機身或殼體上，把千分表表頭頂在軸的光潔表面上，向兩個方向推軸，表針指示的界限偏差，即為其軸向游隙數值如圖所示。
