【濟南進口軸承】軸承表面粗糙度分析

字號:T|T
文章出處:www.www.sdjatyqc.com/?liwen0112網責任編輯:作者:人氣:-發表時間:2016-10-02 16:00:00

  濟南市鴻慷機電設備有限公司位于交通便利的泉城濟南,是全球生產滾動軸承和直線運動產品的領導企業---德國舍弗勒集團在山東的授權代理商。公司專營舍弗勒集團旗下兩大品牌INA軸承和FAG軸承,是一家順應經濟發展需要而誕生的專業化新型高端軸承公司。多年來一直從事軸承的銷售和售后技術支持,在機械行業技術方面有著非常豐富的經驗,今天濟南鴻慷機電進口軸承專家為大家介紹一下軸承表面粗糙度分析。

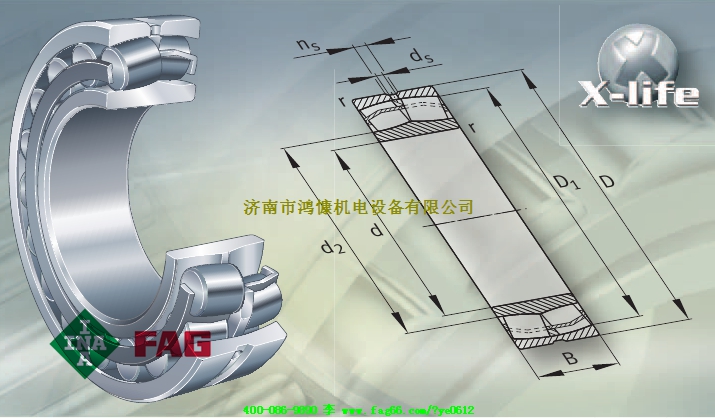

FAG|調心滾子軸承



  軸承在磨加工過程中,其工作表面是通過高速旋轉的砂輪進行磨削的,因此在磨削時如果不按作業指導書進行操作和調整設備,就會在軸承工作表面出現種種粗糙度缺陷,以致影響軸承的整體質量。


  軸承在精密磨削時,由于表面粗糙度要求很高,工作表面出現的磨削痕跡往往能用肉眼觀察到其表面磨削痕跡主要有以下幾種。(檢測粗糙度建議選用:粗糙度儀)


  表面出現交叉螺旋線痕跡:


  出現這種痕跡的原因主要是由于砂輪的母線平直性差,存在凹凸現象,在磨削時,砂輪與工件僅是部分接觸,當工件或砂輪數次往返運動后,在工件表面就會再現交叉螺旋線且肉眼可以觀察到。這些螺旋線的螺距與工件臺速度、工件轉速大小有關,同時也與砂輪軸心線和工作臺導軌不平行有關。



  ?螺旋線形成的主要原因

  1.砂輪修整不良,邊角未倒角,未使用冷卻液進行修整;

  2.工作臺導軌導潤滑油過多,致使工作臺漂?。?/font>

  3.機床精度不好;

  4.磨削壓力過大等。



  ?螺旋線形成的具體原因

  1.V形導軌剛性不好,當磨削時砂輪產生偏移,只是砂輪邊緣與工作表面接觸;

  2.修整吵輪時工作臺換向速度不穩定,精度不高,使砂輪某一邊緣修整略少;

  3.工件本身剛性差;

  4.砂輪上有破碎太剝落的砂粒和工件磨削下的鐵屑積附在砂輪表面上,為此應將修整好的砂輪用冷卻水沖洗或刷洗干凈;

  5.砂輪修整不好,有局部凸起等。


  表面出現魚鱗狀:



  表面再現魚鱗狀痕跡的主要原因是由于砂輪的切削刃不夠鋒利,在磨削時發生“啃住”現象,此時振動較大造成工件。


  ?表面出現魚鱗狀痕跡的具體原因是:

  1. 砂輪表面有垃圾和油污物;

  2. 砂輪未修整圓;

  3. 砂輪變鈍。修整不夠鋒利;

  4. 金剛石緊固架不牢固,金剛石搖動或金剛石質量不好不尖銳;

  5. 砂輪硬度不均勻等。



  工作面拉毛:



  表面再現拉毛痕跡的主要原因是由于粗粒度磨粒脫落后,磨粒夾在工件與砂輪之間而造成。


  ?工件表面在磨削時被拉毛的具體原因是:

  1. 粗磨時遺留下來的痕跡,精磨時未磨掉;

  2. 冷卻液中粗磨粒與微小磨粒過濾不干凈;

  3. 粗粒度砂輪剛修整好時磨粒容易脫落;

  4. 材料韌性有效期或砂輪太軟;

  5. 磨粒韌性與工件材料韌性配合不當?shù)取?/font>


  工件表面有直波形痕跡:



  我們將磨過的工件垂軸心線截一橫斷面并放大,可看到其周邊近似于正弦波。使其中心沿軸心線無轉動平移,正弦波周邊的軌跡便是波形柱面,亦稱這為多角形。


  產生直波形的原因是砂輪相對工件的移動或者說砂輪對工件磨削的壓力發生周期性變化而引起振動的原故。這種振動可能是強迫振動,也可能是自激振動,因此工件上的直波頻往往不止一種。



  ?產生直波形痕跡的具體原因是:

  1. 砂輪主軸間隙過大;

  2. 砂輪硬度太高;

  3. 砂輪靜平衡不好或砂輪變鈍;

  4. 工件轉速過高;

  5. 橫向亓刀太大

  6. 砂輪主軸軸承磨損,配合間隙過大,產生徑向跳動;

  7. 砂輪壓緊機構或工作臺“爬行”等。



  工件表面再現燒傷痕跡:



  工件表面在磨削過程中往往會燒傷,燒傷有幾種類型,一是燒傷沿砂輪加工方向,呈暗黑色斑塊;二是呈線條或斷續線條狀。



  ?工件表面在磨加工過程中被燒傷有以下幾種原因:

  1. 砂輪太硬或粒度太細組織過密;

  2. 進給量過大,切削液供應不足,散熱條件差;

  3. 工件轉速過低,砂輪轉速過快;

  4. 砂輪振擺過大,因磨削深度不斷發生變化而燒傷;

  5. 砂輪修整不及時或修整不好;

  6. 金剛石銳利,砂輪修整不好;

  7. 工件粗磨時燒傷過深,精磨留量又太小,沒有磨掉;

  8. 工件夾緊力或吸力不足,在磨削力作用下,工件存在停轉現象等。



  那么工件表面在磨削過程中如何知道是否燒務呢?這要通過定期酸洗即可檢查出來。



  工件酸洗后,在表面濕潤時,應立即在散光燈下目測檢驗,正常表面呈均勻暗灰色。如是軟件點,就呈現云彩狀暗黑色斑點,且周界不定整;如果脫碳,則呈現灰白或暗黑色花斑; 如果磨加工裂紋,則裂紋呈龜裂狀,如是燒傷,一是表面沿砂輪加工方向呈現暗黑色斑塊,二是呈現線條或斷續線條狀。



  如在磨加工過程中出現上述燒傷現象,必須及時分析原因,采取有效措施加以解決,杜絕批量燒傷。


  表面粗糙度達不到要求:


  軸承零件的表面粗糙度均有標準和工藝要求,但在磨加工和超精過程中 ,因種種原因,往往達不到規定的要求。



  ?造成工件表面粗糙度達不到要求的主要原因是:

  1. 磨削速度過低,進給速度過快,進刀量過大,無進給磨削時間過短;

  2. 工件轉速過高或工件軸和砂輪軸振動過大;

  3. 砂輪粒度太粗或過軟;

  4. 砂輪修整速度過快或修整機構間隙過大;

  5. 修整砂輪的金剛石不銳利或質量不好;

  6. 超精用油石質量不好,安裝位置不正確;

  7. 超精用煤油質量達不到要求;

  8. 超精時間過短等。



如果您對山東進口軸承、FAG軸承、INA軸承感興趣或者有疑問的話,請點擊聯系我們網頁右側的在線客服,或致電:400-086-9890,山東進口軸承供應商——您全程貼心的采購顧問。



——責任編輯:濟南鴻慷機電設備公司01銷售顧問
