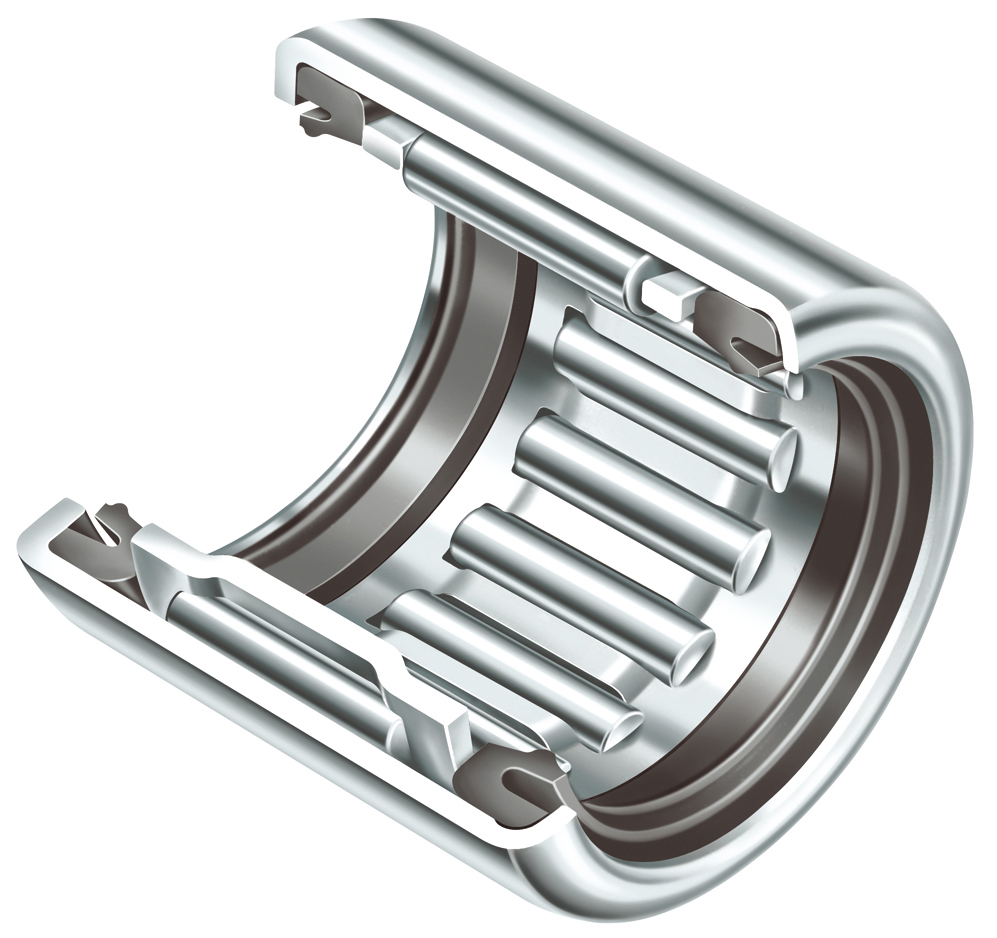

沖壓外圈滾針軸承

一、特性

開式和閉式?jīng)_壓外圈滾針軸承是徑向截面尺寸非常小的滾針軸承。它們由薄壁沖壓外圈和滾針與保持架組件一起形成一個完整單元。

這些設計使軸承結構特別緊湊，易于安裝并具有高徑向承載能力。為承受軸向力，此類軸承與推力滾針軸承AXW系列組合使用。

此類軸承大多數是單列設計且沒有潤滑孔。雙列設計帶有潤滑孔其后綴為ZW。

對特殊應用，開式?jīng)_壓外圈滾針軸承也有滿裝滾針設計。

沖壓外圈滾針軸承要求軸上的滾道必須經過淬硬和磨削。如果軸不能作為滾道，就需要與IR或LR內圈系列組合使用。

由于不采用如擋肩和卡環等的軸向定位方法，軸承座孔的制造簡便而且成本低廉。因此，軸承的安裝很簡單。

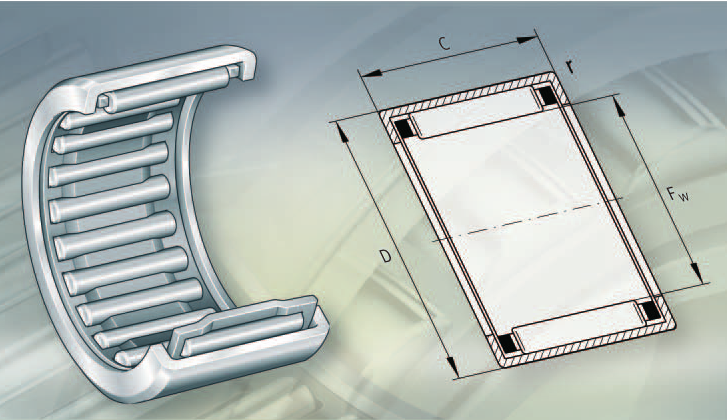

二、開式?jīng)_壓外圈滾針軸承

  開式?jīng)_壓外圈滾針軸承可提供滾針和保持架組件或滿裝滾針組件兩種類型。滾針和保持架組件軸承比滿裝滾針軸承的速度高。

三、開式?jīng)_壓外圈滿滾針軸承

  滿裝滾針沖壓外圈滾針軸承裝了最多數量的滾針，因此盡管尺寸小，但承載能力極高。不過，這種軸承不適于高速工況使用。滿裝滾針軸承的滾針不是自保持的，為確保運輸和安裝安全，該類軸承初裝了特殊的潤滑脂(DIN51825–K1/2K–30)。然而這種潤滑脂不適宜長期潤滑使用。因此，建議安裝后進行再潤滑。

四、閉式?jīng)_壓外圈滾針軸承

  一些沖壓外圈滾針軸承在一端封閉。它們用于封閉軸端的軸承布置。封閉端防止由旋轉軸造成的損傷并防止污染物和潮氣侵入軸承。

  根據尺寸大小，封閉端有平整的或帶有卷邊(加強邊)。由于軸承一端封閉，可以承受較小的軸向引導力。

五、工作溫度

  不帶密封的軸承最高工作溫度可達+140°C。受潤滑劑和密封材料的限制，密封的開式和閉式?jīng)_壓外圈滾針軸承適合的溫度為–30°C到+100°C。

  尼龍保持架軸承的工作溫度范圍為–20°C到+120°C。

六、保持架

  除少數外，保持架由鋼板制成。帶尼龍保持架的滾針保持架組件后綴為TV。
